电感

贴片功率电感,此类贴片电感又称为功率电感,大电流电感。贴片电感,是闭合回路的一种属性。当贴片电感的线圈通过电流后,贴片电感在线圈中形成磁场感应,感应磁场又会产生感应电流来抵制通过线圈中的电流。贴片电感在电路中起到的作用是在通过非稳恒电流时产生变化的磁场,而这个磁场又会反过来影响电流,贴片电感在电源回路中串如电感,电感对直流是直通的,对高频脉冲是高阻的,所以起到通直流阻交流脉冲的作用。

1前言

随着电感器件向着低电压、耐大的直流偏置、温度稳定性好、小型化、薄型化、轻量化的方向发展,普通的软磁铁氧体材料已经不能胜任如此高的要求,一体成型电感顺势登上了历史的舞台,成为电感器件家族中的重要成员。


一体成型电感与几种常用电感的外观差异:


2发展历程

一体成型电感又叫功率电感,它的出现归功于电脑主板技术的发展和电源技术的发展:CPU主频越来越高,因此对稳定供电和滤波方面的要求很高,一体成型电感解决了这个问题,它能在大电流的条件下长期工作,并能为CPU稳定供电,当然电感最主要的作用还是滤波,在这一方面,一体成型电感也不逊色。良好的材料特性和特殊设计,使电感结构更稳定,阻抗更低,因此就具有更高的效率。

3结构

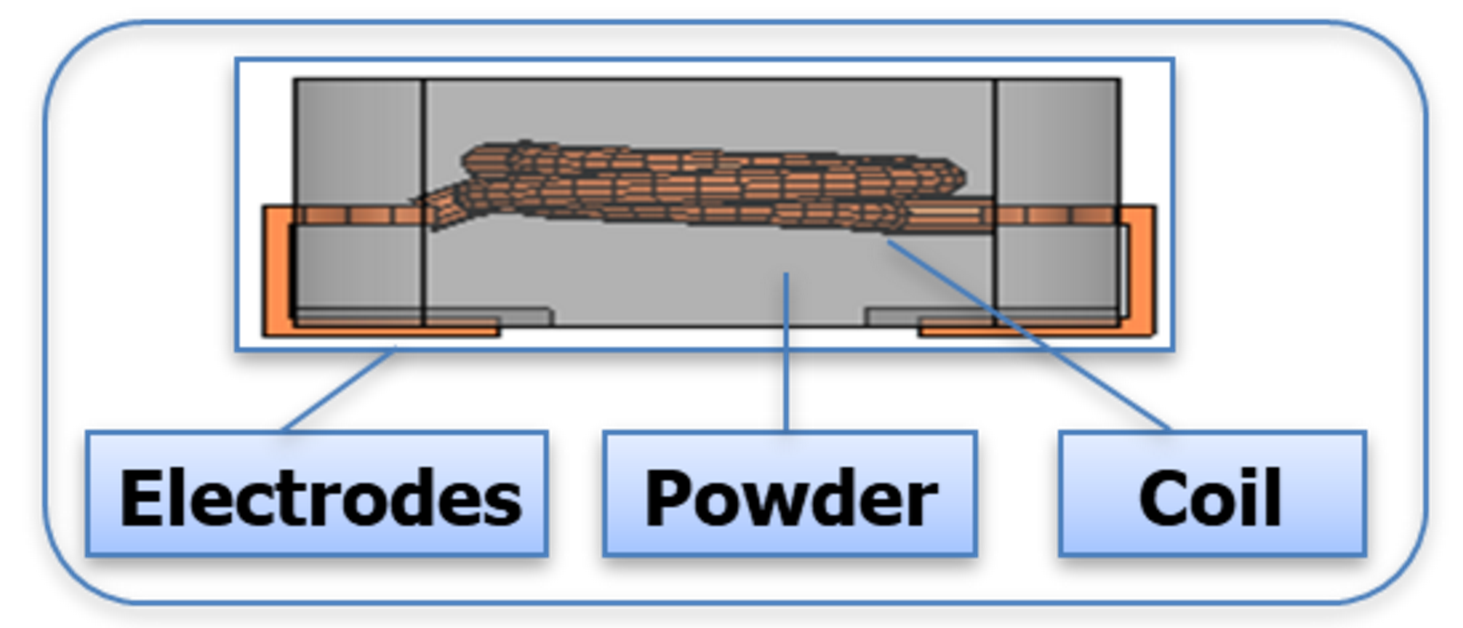

一体成型电感(模压电感)由金属粉材、电极和线圈组成,线圈本体埋入金属磁性粉末内部压铸而成,引脚为绕组本体的引出脚直接成形于座体表面,电感为SMD结构设计,使用时既不会损坏电感,又能提高生产效率。



4主要参数

1.感量:

能抑制流过电流的改变,电感值受磁芯的材质、形状和尺寸,以及绕线的圈数与形状所影响,电感的标准单位为享利(Henry),用字母H表示,电感的符号用L表示。

2.直流电阻(dcr):

电感直流电下测得之阻抗;阻抗愈小愈好,单位欧姆。直流电阻受到铜线的线径、圈数、等因素的影响。绕线越粗,电阻越小,温度越低,电阻越小,绕线越短,电阻越小,不同材料电阻也不同;金、银、铜(电阻由小→大)。

3.饱和电流:

产品通过电流后,允许感值降幅30(%),饱和磁束密度(Bs)越高耐电流越高。

4.温升电流:

产品通过电流后,由于功耗影响产品表面温升,允许上升温度(℃)所定义的电流。

6总结

一体成型电感的优势如下:

1.磁屏蔽结构,磁路闭合,抗电磁干扰强,EMI抑制效果好;

2. 无引线端头,寄生电感小;

3.通流能力强,可在大电流环境下持续长期工作且功耗低;

4.体积小、侧面低、节省PCB空间;

5.电感啸叫声小(线圈与磁粉紧密结合,结构上避免线圈震动);

6.同尺寸直流阻抗DCR最低。
